مدل سه بعدی میل گاردان

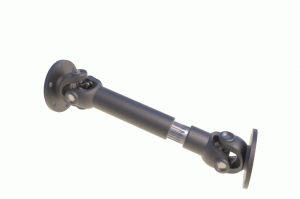

فایل سه بعدی طراحی میل گاردان (درایو شفت)
در این طراحی فایل سه بعدی درایو شفت و یا میل گاردان آورده شده است. این فایل سه بعدی به صورت کامل و با جزئیات بوده و قابلیت ساخت و اجرا دارد. قطر فلنچ های این میل گاردان 90 میلیمتر و با ضخامت 6 میلیمتر است که البته قابلیت تغییر آن در نرم افزار سالیدورکس وجود دارد. هم چنین کشویی یا همان هزارخار میل گاردان نیز برای هر دو قسمت نری و مادگی شفت ها مدلسازی شده است. برای اتصال میل گاردان به فلنچ نیز مطابق با روش های متداول از اتصال 4 شاخه یا univresal Joint استفاده شده است.
لازم به ذکر است هدف از طراحی گاردان به صورت کشویی و چهارشاخه حذف نا همراستایی های دو محور ورودی و خروجی میل گاردان می باشد. این میل گاردان ها که به نوعی کوپلینگ به شمار می روند معمولا در خودروهای دیفرانسیل عقب به کار می روند و تورک خروجی گیربکس را به دیفرانسیل منتقل می کنند و در صورت قرار گرفتن محور عقب خودرو بر روی بلندی یا دست انداز، میل گاردان در قسمت کشویی خود جا به جا شده و اجازه ادامه حرکت و دوران را به اجزا می دهد.
